Bewapening in de Tsjechische verdedigingswerken 1934-1938
10cm houwitser model 1938

10cm houwitser (Škoda)
type houwitser
kaliber 10cm
looplengte 2.500mm
granaatgewicht 14,4kg
aanvangsnelheid (V0) 525 m/sec
vuursnelheid 15-20 schoten/min
schootsafstand 11.950m

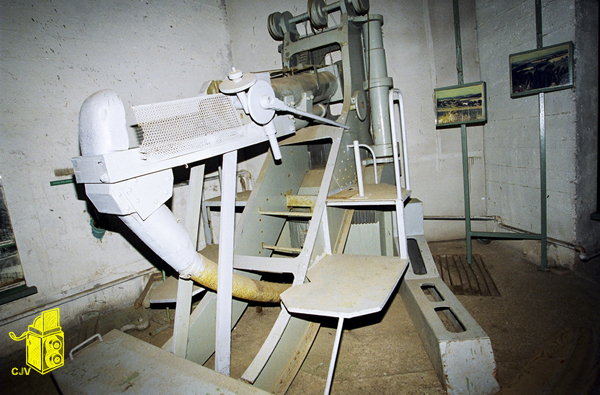

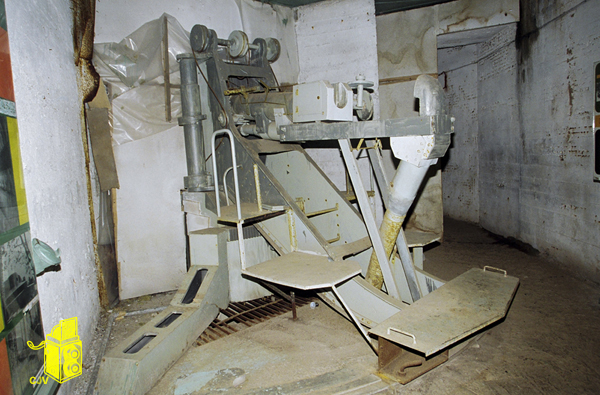

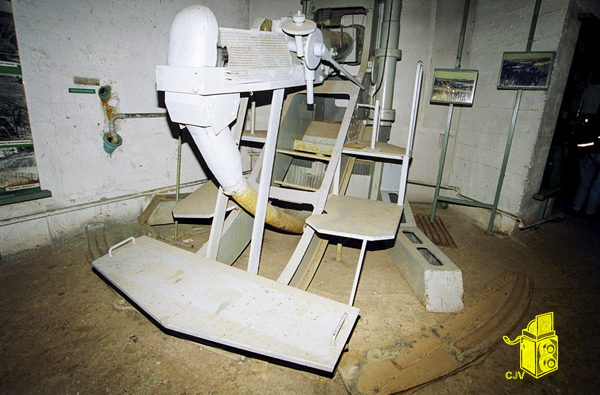

Als hoofdbewapening van een aantal artilleriewerken was een bunker met drie 10cm houwitsers ontworpen. De ontwikkeling van dit wapen, gebouwd door Škoda, begon in 1935. De houwitser was gebaseerd op bestaande veldhouwitser vz. 30. In 1938 kwam het wapen in productie en werden er vijftien gebouwd en opgesteld in de werken. Omdat er geen Duitse aanval kwam, zijn ze nooit gebruikt. Na de Tweede Wereldoorlog zijn ze allemaal gesloopt. In tvrz Dobrosov staat een houten model, dat gebruikt is in een speelfilm.

hefkoepel 10cm houwitser Y/RO model 38
Diameter ??mm
dikte dak 350mm
wand 300mm
in batterij (70 cm) 7 sec.
360° draaiïng 60 sec.
gewicht mobiel deel 120 ton
vast deel 180 ton
contragewicht 120 ton
totaal 420 ton
aantal gepland 12

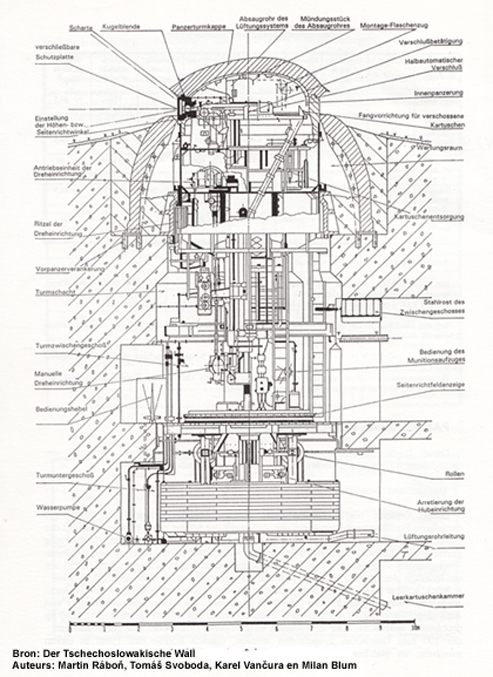

Doorsnede van een houwitserkoepel Een andere artilleriebunker was een bunker voor een hefkoepel met twee 10cm houwitsers. In principe ging het om één exemplaar per artilleriewerk. Babí (Stachelberg had er twee moeten krijgen), zodat het om 12 exemplaren in totaal ging. In 1935 begon Skoda met de ontwikkeling van deze koepel. In de zomer van 1939 zouden de eerste twee geiïnstalleerd worden; de montage van de volgende twee was voorzien in 1940. Het was de bedoeling dat alle geplande exemplaren in 1943 gebouwd zouden zijn. De hefkoepel moest een voltreffer van een granaat van 42 cm en vliegtuigbommen tot 1.000kg kunnen weerstaan. De hele installatie was volledig elektrisch bedienbaar, maar kon ook met de hand bediend worden. In tegenstelling tot de Franse tourelles met een balansarm was hier gekozen voor een concentrisch gewicht, dat zorgde voor een compactere bouw van de bunker Twee automatische elektrische muntieliften zorgden voor de aanvoer van 40 granaten per minuut.
In sept 1938 stond de eerste hefkoepel bij Škoda klaar om ingebouwd te worden. Deze is tijdens de Tweede Wereldoorlog verdwenen; de restanten van het tweede exemplaar zijn vermoedelijk in 1963 verschroot.

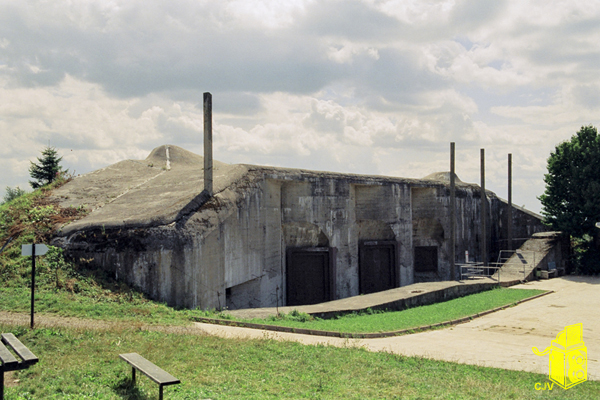

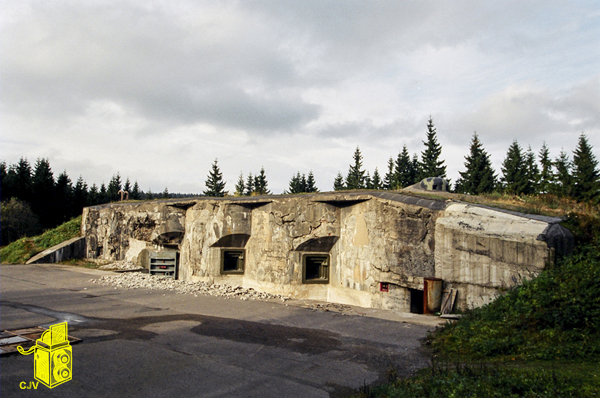

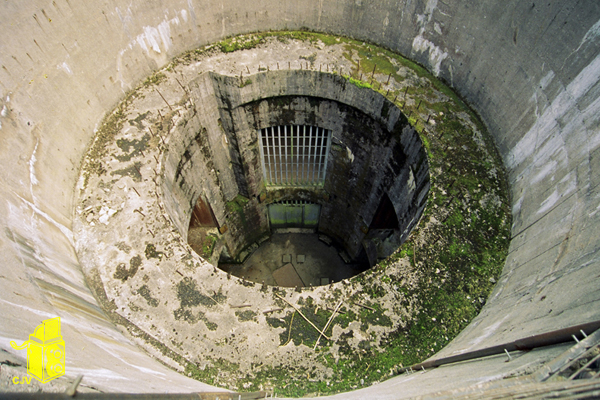

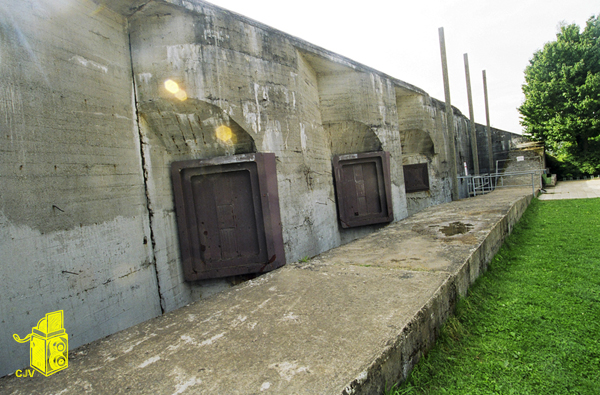

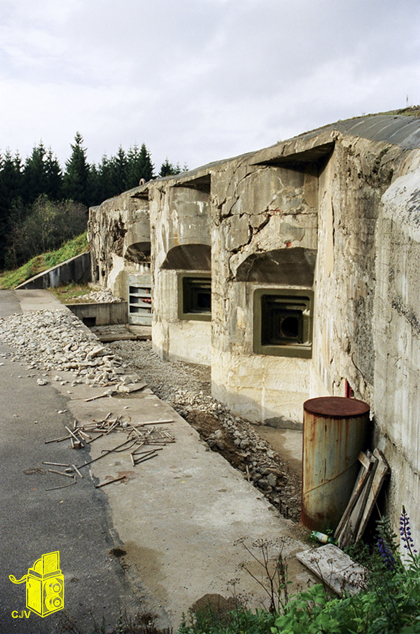

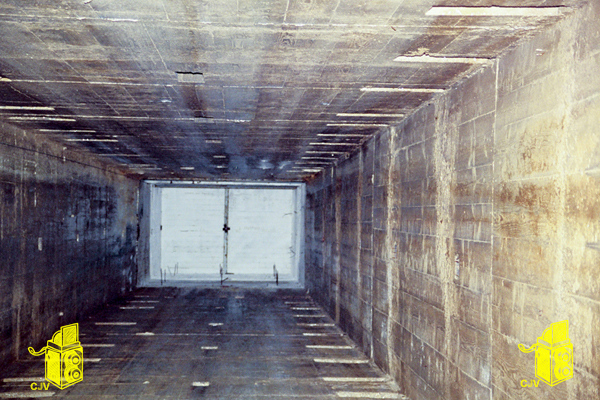

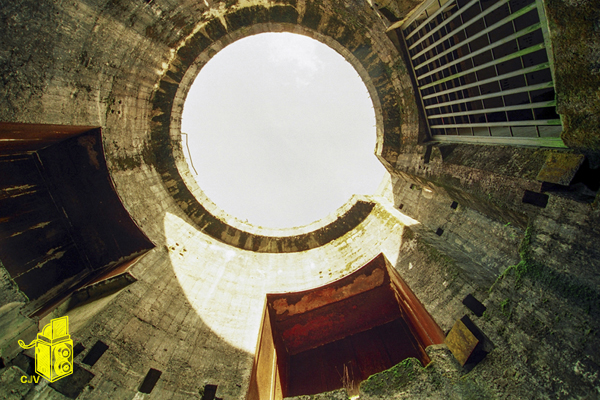

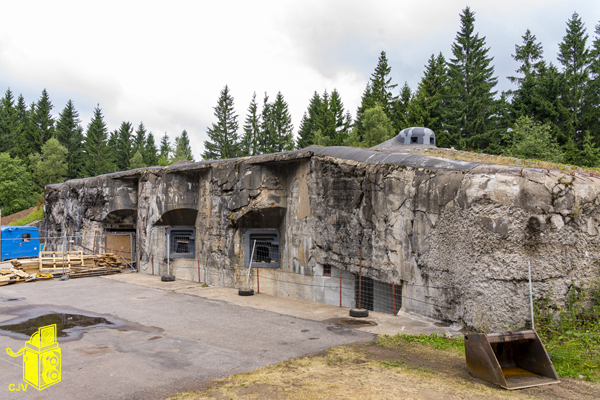

Artilleriebunker voor drie houwitsers 10cm bij tvrz Dobrošov (foto 1999) Artilleriebunker voor drie houwitsers 10cm bij tvrz Hanička (foto 1999) De schacht voor de hefkoepel met twee 10cm houwitsers in tvrz Bouda (foto 1999)

>
>
>
>
>
>
>
