De opbouw van een ouvrage - Mortierblok


Een ouvrage (werk) in de Maginotlinie is een geheel van ingangen en gevechtsblokken (oppervlakte) en galerijen, munitiemagazijn, elektrische centrale (usine) en kazerne (ondergronds). De onderdelen zijn door ondergrondse galerijen met elkaar verbonden, maar elk ouvrage is een zelfstandige eenheid, die niet met andere ouvrages is verbonden.
Een ouvrage bestaat uit verschillende onderdelen:
  • ingang(en) voor manschappen en aanvoer munitie en materieel
  • gevechtsblokken met de bewapening
  • munitiemagazijnen voor de munitievoorraad
  • galerijen voor de verbinding tussen de diverse onderdelen
  • kazerne voor het onderbrengen van de bemanning
  • elektrische centrale voor het opwekken van stroom
  • ventilatieruimte voor het verwijderen van eventuele gifgassen

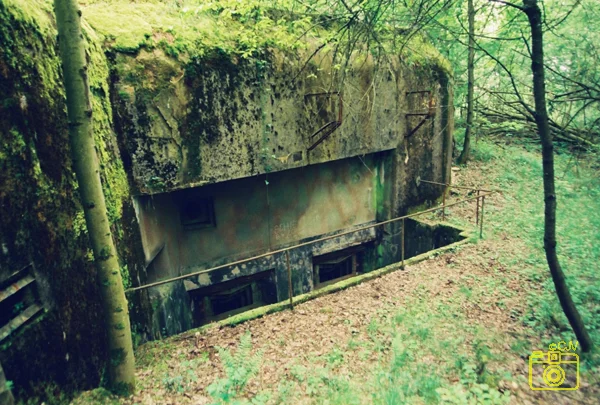

Gevechtsblok met twee 81mm mortieren (Ouvrage Schiesseck blok 4)
bewapening noordoost Alpen
81mm model 1932
9 (18)
 29 (68)
# aantal blokken
(##) aantal mortieren

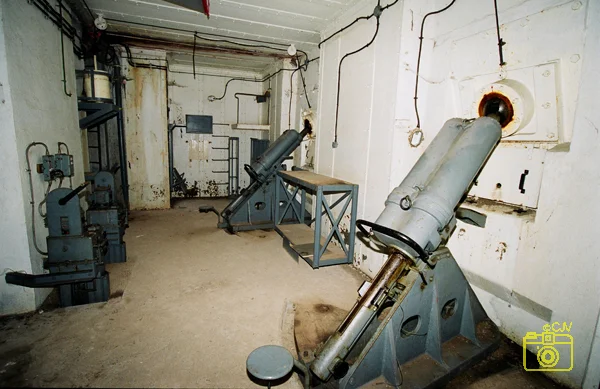

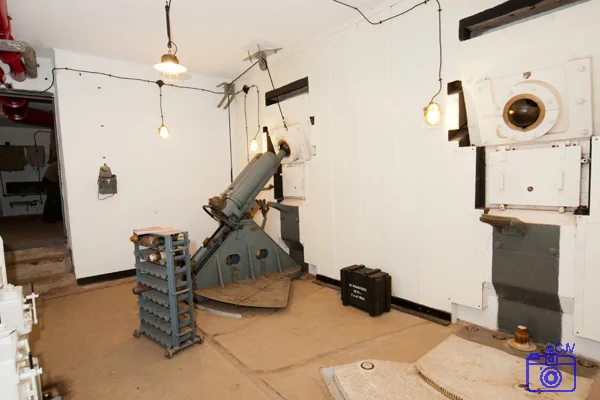

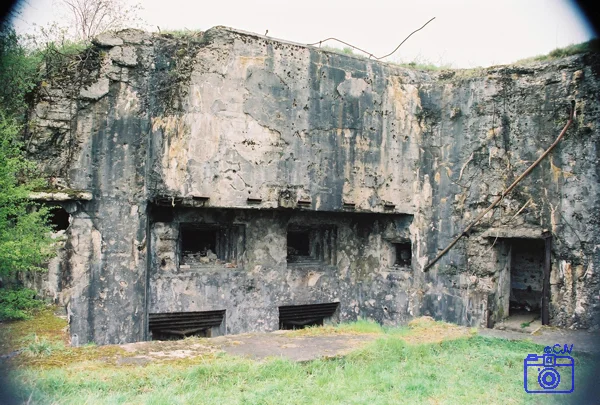

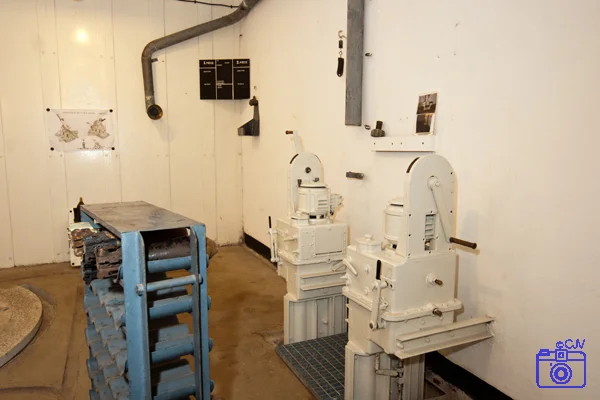

Een 81mm mortier werd gebruikt in sterk geaccidenteerd terrrein voor een korte afstand (max. 3500m). Door de hoge baan van het projectiel was het wapen bij uitstek geschikt om die plaatsen te bestrijken, die door een kanon niet beschoten konden worden. Het was een effectief wapen voor het beschieten van de dode hoeken. Een van de taken van een mortier was het beschermen van de ingangen van een ouvrage tegen een vijandelijke aanval. In het noordoosten werden mortieren bij voorkeur in een hefkoepel opgesteld om een bereik van 360° te hebben.

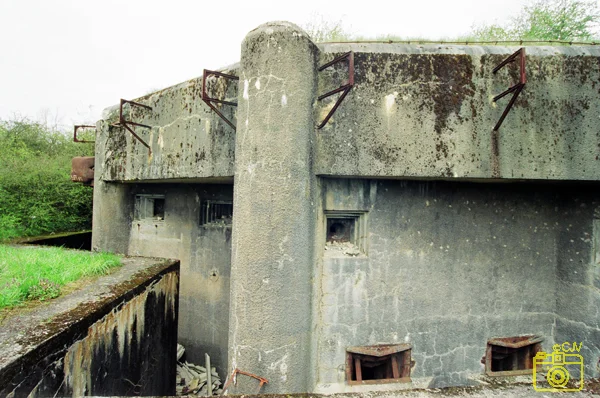

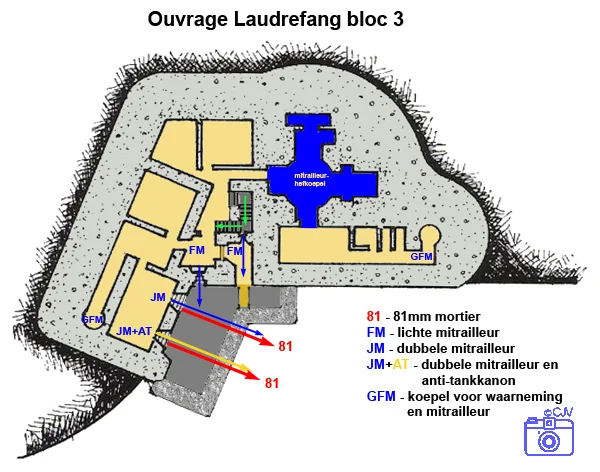

Toch was ook een opstelling in een kazemat voorzien. In 1920 kwam de genie met plannen voor de volgende opstellingen:

  • opstelling in een kazemat die geen onderdeel vormde van een ouvrage
  • kazemat voor twee mortieren en twee dubbele mitrailleurs
    • mortieren en mitrailleurs hebben dezelfde schootsrichting - de schietkamers liggen boven elkaar
    • mortieren en mitrailleurs hebben een verschillende schootsrichting, waarbij de schietkamers naast elkaar liggen
Een vreemde uitzondering vormt blok 15 van ouvrage Métrich. Hier staan de mortieren op de bovenverdieping; de schootsrichting is naar de Munitie- en manschappeningang.

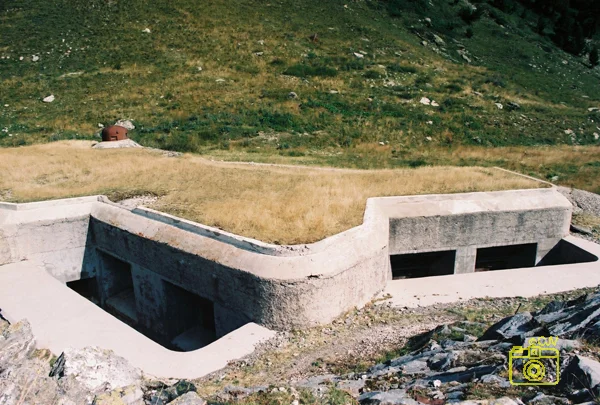

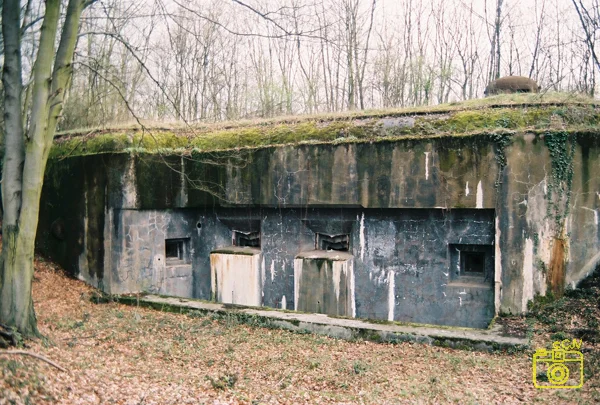

Dit is het enige gevechtsblok in de Maginotlinie, waarin de mortieren op de bovenverdieping staan. Het blok schiet achterwaarts richting de ingangen (Ouvrage Métrich blok 15) Een gevechtsblok met vier 81mm mortieren met verschillende schootsrichtingen in de Alpen (Ouvrage Lavoir blok 5)

In de Alpen was de mortier door de specifieke terrein- gesteldheid het wapen bij uitstek. Invalsroutes konden zo gemakkelijk worden geblokkeerd. Een aantal blokken heeft 2 schietkamers met twee mortieren. Er werden 29 gevechts- blokken met in totaal 68 mortieren gebouwd.
