De anti-tankbewapening in de Maginotlinie

In de rapporten van de CDT en de CDF werd niet gerept over anti-tankbewapening. Pas tijdens een bijeenkomst van de CORF in december 1927 werd opgemerkt dat er bewapening moest komen die de toekomstige, nog zwaarder gepantserde tanks moest kunnen uitschakelen. Het idee was om deze wapens buiten de ouvrages op te stellen. men dacht bijv. aan een mobiel 75mm kanon. Het idee bleek goed uitvoerbaar te zijn; de kanonnen konden in de munitie-ingang van de grote ouvrages opgesteld worden als ze niet gebruikt werden.

In mei 1929 werd opgemerkt dat de kleine infanterie-ouvrages niet over een adequate bewapening tegen tanks beschikten. Ze zouden eventueel voorzien moeten worden van mobiele 75mm kanonnen. Toch werd het projekt voor een 82mm kanon voorgezet. De zaak sleepte zich min of meer voort, maar uiteindelijk werd dit projekt stilgezet. Opdat ook de intervalkazematten zich goed zouden kunnen verdedigen tegen tanks, opperde de CORF in 1931 het idee om een 47mm kanon in de infanteriekazematten te installeren en een 13,2mm mitrailleur in de kazematten langs de Rijn. Het nieuwe kazematkanon zou in pas 1934 gereed komen. Maar de kazematten waren al ontworpen en ook volop in aanbouw. Hoe moest er dan nog een nieuw wapen geïnstalleerd worden?

Het 47mm anti-tankkanon in het schietgat;de dubbele mitrailleur is weggedraaid (Ouvrage La Ferté) De volgende oplossing werd bedacht:

  • in de schietkamer wordt een balk aangebracht waaraan het kanon ophangt
  • Het schietgat is zodanig aangepast dat er zowel een dubbele mitrailleur als anti-tankkanon in past
  • het kanon en de mitrailleurs kunnen afwisselend gebruikt worden
  • afhankelijk van de afmetingen van de schietkamer komt er 37mm of 47mm anti-tankkanon

Vanaf 1936 en later werden de kanonnen uitgeleverd; in 1940 waren er 145 modellen van 37mm en 336 van 47mm geïnstalleerd.

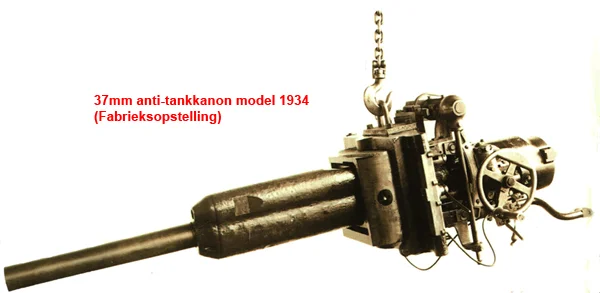

37mm en 47mm anti-tankkanon model 1934

37mm kanon 47mm kanon
type anti-tankkanon anti-tankkanon
lengte vd loop 2.088mm 2.350mm
schiethoek(vertikaal) -15° tot +10° -15° tot +10°
schootsbereik(m) effectief 1.000m effectief 1.000m
pantserdoordringing 30 - 40mm op 1.000m 56mm op 1.000m
vuursnelheid 20 schoten/min 20 schoten/min
granaat model 1936
gewicht: 0,9kg
V°=890m/sec
model 1936
gewicht: 1,7kg
V°=850m/sec
granaat   model 1902
gewicht: 2kg
V°=690m/sec
13,2mm Hotchkiss mitralleur model 1930
type mitrailleur
lengte vd loop 1.000mm
schootsbereik(m) 3.500m
pantserdoordringing 18mm op 500m
vuursnelheid 450 schoten/min
magazijn 30 patronen
patroon V°=800m/sec
laden dmv gasdruk
















Hotchkiss 13,2mm mitrailleur

Deze mitrailleur was oorspronkelijk ontworpen als luchtdoel- mitrailleur voor de infanterie, maar deze weigerde het wapen vanwege het gewicht van de munitie (122gr per patroon). Wel werden er 98 exemplaren opgesteld in de kleine kazematten in de sector Vosges en langs de Rijn; de schietkamers waren te klein voor een 47mm of 37mm anti-tankkanon. Door zijn grote aanvangssnelheid en zware kogel kon het wapen gebruikt worden tegen pantserwagens en lichte tanks. Net als het anti-tankkanon hing de mitrailleur aan een rails en kon deze in afwisseling met de dubbele Reibelmitrailleur gebruikt worden.


Een hefkoepel voor twee Arme Mixte (Ouvrage la Ferté) 25mm kanon met twee mitrailleurs

De 37mm en 47mm anti-tankkanonnen die in de infanteriekazematten werden opgesteld, hadden een flankerende functie. Er waren geen wapens die frontaal gebruikt konden worden. Bij de bouw van de ouvrages in de Nieuwe Fronten was geen budget beschikbaar voor hefkoepels met 75mm kanonnen (de ouvrages Chenois en Veslones in de sector Montmédy vormen een uitzonderling). Men vond de oplossing in het ontwerpen van een geheel nieuw wapen, dat in de Nieuwe Fronten werd geïnstalleerd. Het wapen bestond uit een 25mm anti-tankanon, dat ontwikkeld was voor de infanterie van het veldleger, met links en rechts de Reibel mitrailleur. Men noemde dit wapen Arme Mixte (gemengd wapen), afgekort tot AM. Het werd in diverse modellen voor verschillende opstellingen gebouwd, zodat de volgende varianten ontstonden:


25mm Hotchkiss anti-tankanon
model 1934
type anti-tankkanon
lengte vd loop 1,00m tot 1,800m
schootsbereik(m) 500m tot 800m
pantserdoordringing 35mm tot 45mm
vuursnelheid 30 schoten/min
granaatgewicht 320gr
aanvangssnelheid V°=815 m/sec tot 890 m/sec
  • Hefkoepel voor 2 AM
    Er waren in de genieparken nog een aantal oude hefkoepels voor kanonnen van 75mm model 1905 beschikbaar. Ze werden in de infanterie-ouvrages in de Nieuwe Fronten ingebouwd. Er werden 12 exemplaren omgebouwd om er twee AM te kunnen installeren. De hefkoepels werden met de hand bediend. Het kanon had een looplengte van 1.500mm.

  • Hefkoepel voor één AM en 50mm mortier
    Deze hefkoepel was nieuw ontworpen en had één AM en een 50mm mortier om het terrein rond het blok op korte afstand te verdedigen. In tegenstelling tot de andere modellen was er geen balansarm, maar contra-gewichten. De 50mm mortier zat in het dak. De hefkoepel werd met de hand bediend. Het 25mm kanon had een looplengte van 1.500mm. Er zijn 7 exemplaren gebouwd, waarvan er 6 in de Tweede Wereldoorlog zijn gesloopt. Alleen in ouvrage Anzeling is de hefkoepel min of meer compleet (zonder bewapening)

  • AM koepel

    Deze koepels werden nieuw ontworpen voor de ouvrages en kazematten in de Nieuwe Fronten. De vaste koepel had één of twee schietgaten en één wapen. Het kanon had hier een looplengte van 1.180mm. Er werden 72 koepels geïnstalleerd.

  • JM koepel met AM

    Door het verkorten van de loop van het 25mm kanon tot 1.000mm was het mogelijk om het wapen in de bestaande JM koepels te installeren. Er zouden 146 exemplaren aangepast moeten worden, hetgeen enorm veel werk met zich meebracht. In 1940 waren slechts een tiental gereed.

  • Mitrailleurhefkoepel met AM

    Ook de mitrailleurhefkoepels moesten verbouwd worden tot hefkoepel AM, waarbij hetzelfde wapen als in de JM koepel geplaatst werd. Het was niet eenvoudig om de 61 hefkoepels aan te passen. Er zijn er slechts een klein aantal gewijzigd. Klik hier voor meer informatie..

  • AM in kazemat

    Om de onderlinge flankering tussen de infanteriekazematten te verbeteren, moest naast een 37mm of 47mm anti-tankkanon een AM geïnstaleerd worden. Ondanks alle plannen was er in mei 1940 alleen een AM in ouvrage Welschoff aanwezig.
