TVRZE (artilleriewerken)
Mortierbunkers

M

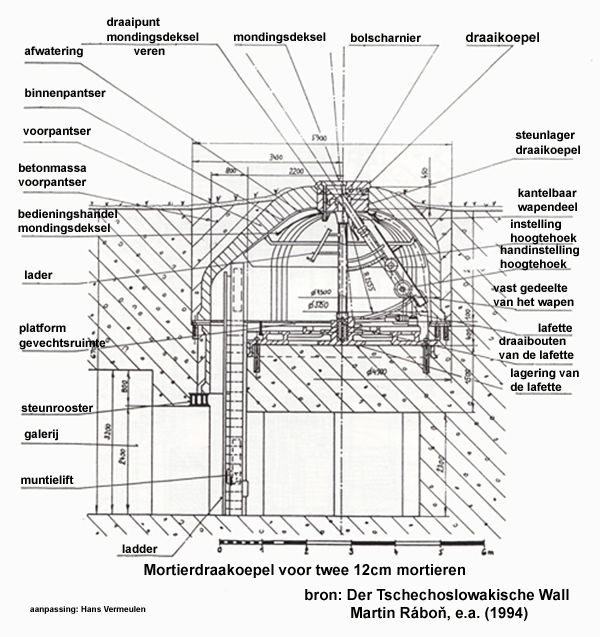

De standaardmortier in de Franse Maginotlinie was het 81mm wapen. Deze stonden met twee stuks zowel in een kazemat als tourelle. Geïnspireerd door deze opstelling kozen de Tsjechische ingenieurs voor een 12cm model, dat door Škoda was ontworpen. De voor dit wapen door Škoda in Pilsen ontworpen draaikoepel was in feite een eenvoudig ontwerp. Hij bestond uit een vierdelige in beton ingegoten koepel en een kleinere draaibare kap met een doorsnede van 116cm. De beide mortieren van 12cm lagen in een gemeenschappelijke houder; ze werden met behulp van een speciale adapter aan de voorzijde geladen. De koepel was over 360° draaibaar. Het mobiele gedeelte woog 9,1 ton, de vast ingebouwde delen en het 400mm dikke koepeldek wogen 128 ton.
Er waren 15 koepels gepland; 10 stuks moesten in de artilleriewerken geiïnstaleerd worden en 5 in zelfstandige mortierkazematten. Vanwege de annexatie in 1938 bleef dit projekt op de tekentafel liggen. Er is dus geen enkel blok gebouwd.
