De opbouw van een ouvrage - gevechtsblokken

Een ouvrage (werk) in de Maginotlinie is een geheel van ingangen en gevechtsblokken (oppervlakte) en galerijen, munitiemagazijn, elektrische centrale (usine) en kazerne (ondergronds). De onderdelen zijn door ondergrondse galerijen met elkaar verbonden, maar elk ouvrage is een zelfstandige eenheid, die niet met andere ouvrages is verbonden.
Een ouvrage bestaat uit verschillende onderdelen:
  • ingang(en) voor manschappen en aanvoer munitie en materieel
  • gevechtsblokken met de bewapening
  • munitiemagazijnen voor de munitievoorraad
  • galerijen voor de verbinding tussen de diverse onderdelen
  • kazerne voor het onderbrengen van de bemanning
  • elektrische centrale voor het opwekken van stroom
  • ventilatieruimte voor het verwijderen van eventuele gifgassen

Gevechtsblokken - algemeen

Een gevechtsblok is een betonnen constructie, die in de Maginotlinie kazemat genoemd wordt. (Let wel, het woord "bunker" staat voor de Duitse bouwwerken van bijv. de Atlantikwall). In de gevechtsblokken staat de bewapening; dit kan artilleriebewapening (kanonnen en mortieren) of infanteriebewapening (mitrailleurs en anti-tankkanonnen) zijn. Een gevechtsblok bestaat uit twee of meer verdiepingen met verblijfsruimten voor de bemanning, de luchtfilters en de ventilatie. Voor de aanvoer van de munitie beschikt een infanterieblok over één lift en een artillerieblok over één of twee liften. De bemanning maakte gebruik van het trappenhuis.
Een blok kon door middel van een luchtsluis afgesloten worden van de rest van het ouvrage, zodat het blok in een gevechtssituatie als een zelfstandige eenheid funktioneerde wat betreft de ventilatie. Elk blok had dan ook een aantal luchtfilters die in geval van een gasaanval gebruikt konden worden. Zie verder het gedeelte over de ventilatie.

Artillerieblokken
In deze blokken stond de bewapening waarmee een ouvrage op lange afstand vijandelijke troepenbewegingen kon tegenhouden en waarmee het zich op kortere afstand kon verdedigen. We onderscheiden de volgende typen:

Bewapening
  • 75mm kanonnen in verschillende types
  • 81mm mortieren
  • 135mm zware mortier
Uitvoering
  • tourellekazemat
  • flankerende kazemat
  • mortierkazemat
  • gemengde kazemat







 Kazemat met een tourelle (hefkoepel)

Plattegrond van artillerieblok met hefkoepel (B1 - Ouvrage Fermont)
bewapening noordoost Alpen
75mm model 1905
1
75mm model 1932 R
12
75mm model 1933
16
5
81mm mortier
21
1*
135mm zware mortier
16
1
* tourelle niet geplaatst
(R)accourci = verkorte loop

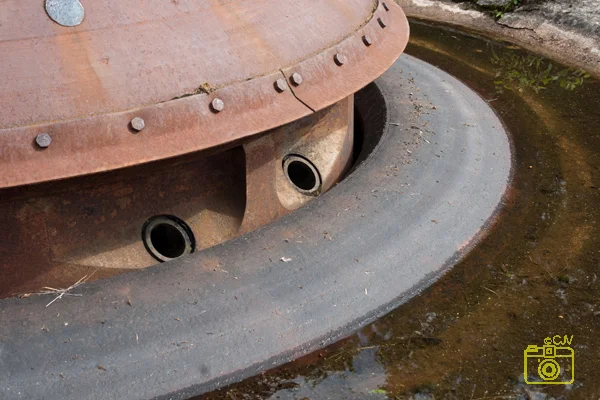

De hefkoepel met twee 75mm kanonnen model 1933 op ouvrage Michelsberg










Gevechtsblokken met artillerie kunnen uitgerust zijn met een tourelle. Deze is normaal ingetrokken ("en éclipse", maar kan om te vuren omhoog komen ("en batterie") en 360° draaien. De werking van de hefkoepel is gebaseerd op het principe van de balansarm. Voor meer uitleg zie de tekening. Het enige dat zichtbaar is van een dergelijk blok was het bolle dak van de tourelle. De tourelles met de 81mm mortieren en de 135mm zware mortieren liggen verdiept en zijn nagenoeg onzichtbaar voor een vijand op afstand. Het was niet mogelijk (tenzij met een gelukstreffer) om een tourelle uit te schakelen. Let wel: bij een vijandelijke artilleriebeschieting was de tourelle altijd ingetrokken. Het betonnen dak is 4.00m dik en bestand tegen granaten met een kaliber van 42cm of bommen, die in de jaren dertig niet zwaarder waren dan 500kg. Deze kazematten hadden geen gevel en bijgevolg dus ook geen noodduitgang. De luchtaan- en afvoer gebeurde via kleine gepantserde koepeltjes die de bijnaam "champignons" hadden. Kijk voor meer informatie bij vaste koepels
